ESCALA HUMANA
Encuentra y descarga bloques de escala humana AutoCAD DWG gratis para tus proyectos de arquitectura. Aquí encontrarás figuras de personas en diferentes posiciones, vistas y actividades. Además, aprenderas a representarlas profesionalmente para lograr planos claros, equilibrados y de fácil lectura por medio de un ejercicio interactivo.
¿Qué Incluye esta biblioteca?
En esta biblioteca encontraras una amplia variedad de bloques de figuras humanas, organizadas en diferentes estilos y visuales, asi como recomendaciones, guias tecnicas y ejercicios interactivos del uso profesional de estos bloques.
CATEGORIAS
DISPONIBLES
ESCALA HUMANA
FUNCIÓN
DE LOS BLOQUES
ESCALA HUMANA
Esto son Los bloques de escala humana
Estos bloques permiten representar las dimensiones de los espacios y distancias respecto a una figura humana promedio.
Distancias entre los espacios
Te permitira conocer el trayecto ideal para circular un pasillo de emergencia, una puerta, alturas, etc.
EJERCICIO
¿PERO SABES USARLOS BIEN?
TIENES LOS BLOQUES
ArquiReto · Escala Humana
Descargar un bloque de personas para AutoCAD es fácil. Lo difícil es saber dónde ponerlo, hacia dónde orientarlo y cuándo es mejor no ponerlo. Una figura mal ubicada puede tapar una cota, un mueble o el arco de una puerta, un plano limpio pasa a ser confuso y sin lecturas claras.
ArquiReto · Escala Humana es un ejercicio interactivo para practicar justo eso. Aquí no se trata de dibujar, sino de decidir: qué figura usar, dónde colocarla y cómo orientarla para que el plano se lea mejor.
¿Qué vas a aprender?
A usar la figura humana como escala, no como adorno.
Postura Coherente
Elegir una postura coherente con la actividad del espacio.
Evitar saturación
A no saturar la lectura del plano con demasiadas figuras.
No interrumpir aperturas y vacios
Representar circulaciones sin confundir las aperturas.
¿Cómo funciona?
Hay dos recorridos, Planta y Alzado, con cuatro retos cada uno que van de lo básico a lo completo. Cada reto te dice qué lograr y qué vas a aprender.
No hay una única solución correcta. En representación arquitectónica suele haber varias composiciones válidas. El ejercicio evalúa criterios como escala, legibilidad y coherencia, y no te pide copiar una respuesta. Si no lo consigues a la primera, la explicación de cada criterio te dice qué ajustar.
Elige un reto
Lee la instrucción de arriba. Los retos se desbloquean al superar el anterior.
Añade figuras
Arrástralas desde la biblioteca de la izquierda hasta el dibujo, o tócalas para añadirlas.
Ajusta cada figura
Al seleccionarla puedes moverla, girarla con el círculo verde, voltearla, cambiar su altura (la referencia es 1,70 m) o eliminarla.
Pulsa (Comprobar composición)
Recibes un porcentaje y una explicación de lo que funciona y de lo que puedes mejorar, con las zonas problemáticas marcadas en el dibujo.
BIBLIOTECAS
POR CATEGORIA
PERSONAS
VISTA EN PLANTA
INDIVIDUAL

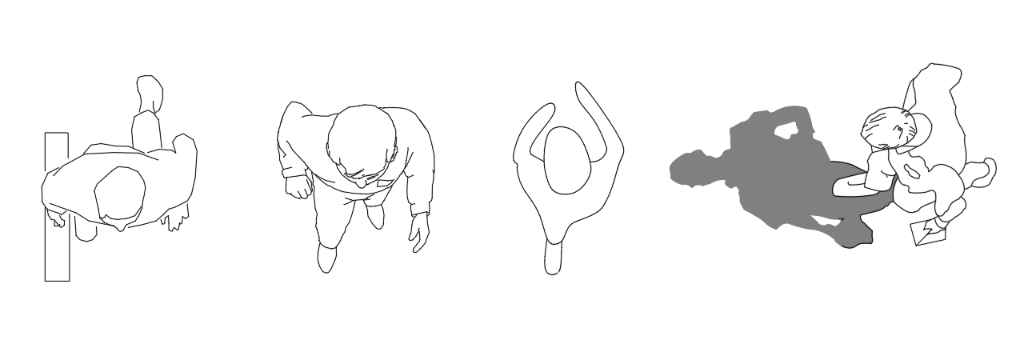

Escala Humana Individual/vista en planta
Personas individuales en planta con estilos graficos detallados en sombra, simplificadas y por genero, todas con diferentes gestos y posiciones.
ESPECIFICACIÓN:
Recurso: Escala humana individual
Representación: Vista en planta
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos y de distribución
Aplicación: Representación de personas en espacios interiores y exteriores
Peso: 1,4 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
Recuerda siempre mantener un estilo visual claro, para tu mobiliario, escalas humanas, vegetación, etc. Una buena representación grafica se demuestra con una nomencaltura clara de diseño. Revisa en nuestras opciones cual es tu estilo grafico.
PERSONAS
VISTA EN ALZADO
INDIVIDUAL

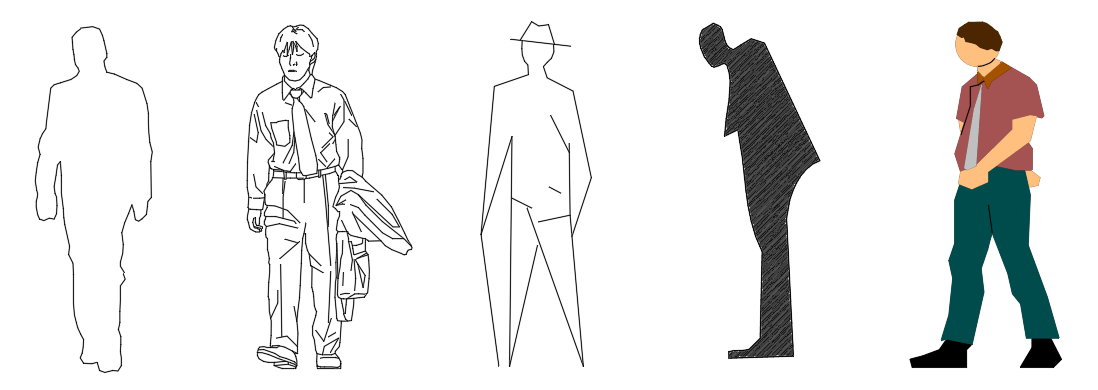

Escala Humana Individual/vista en Alzado
Personas individuales en alzado con estilos graficos detallados en silueta, tazos, coolors, detallados, simplificados, tangram, etc.
ESPECIFICACIÓN:
Recurso: Escala humana individual
Representación: Vista en alzado
Formato: DWG
Categoría: Escala humana
Uso: Alzados, fachadas y secciones arquitectónicas
Aplicación: Representación de personas en relación con espacios y elementos arquitectónicos
Peso: 2,0 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
En los alzados arquitectónicos, la figura humana no solo sirve para ambientar el dibujo; también ayuda a comunicar la escala y proporción del espacio. Utilízala como referencia para comprobar la relación entre las personas, puertas, ventanas, etc.
PERSONAS
VISTA EN PLANTA
GRUPOS

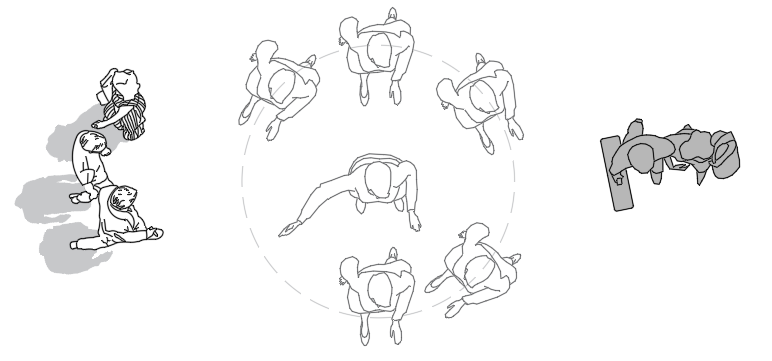

Escala Humana en grupos/vista en Planta
Personas en planta agrupadas de 2 a 7 personas, con diferentes gestos y estilos graficos, con areas trazadas a sus alrededores.
ESPECIFICACIÓN:
Recurso: Escala humana en grupo
Representación: Vista en planta
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos y de distribución
Aplicación: Representación de grupos de personas en espacios interiores y exteriores
Peso: 412KB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
En una planta arquitectónica, los grupos de personas pueden utilizarse para comunicar cómo se ocupa y se vive un espacio. En lugar de distribuirlos aleatoriamente, ubícalos de acuerdo con la actividad que quieras representar: conversar, esperar, circular, reunirse o permanecer.
PERSONAS
VISTA EN ALZADO
GRUPOS

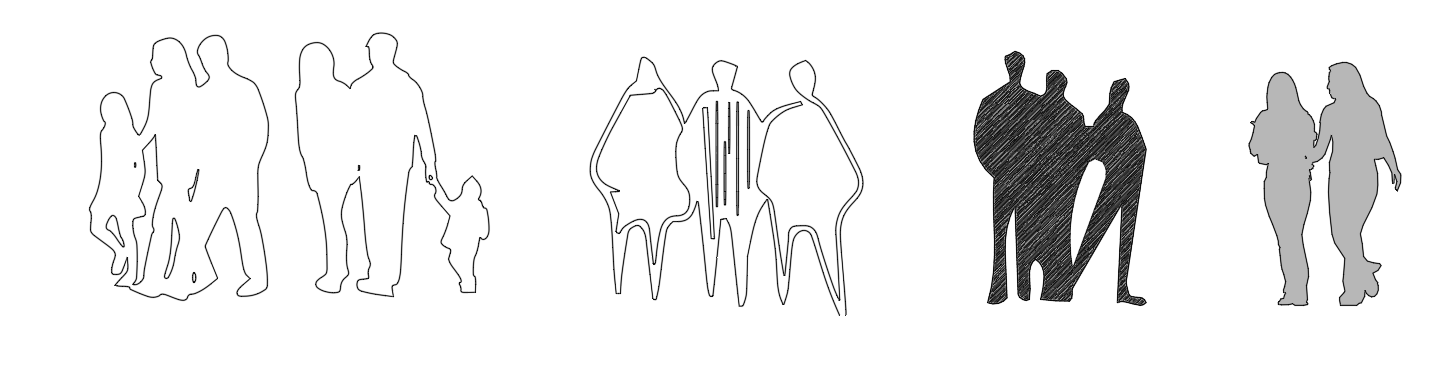

Escala Humana en grupos/vista en Alzado
Personas en planta conformados por grupos de 2 a 5 personas, con diferentes gestos y estilos graficos, como grafito, coolors, tangram.
ESPECIFICACIÓN:
Recurso: Escala humana en grupo
Representación: Vista en alzado
Formato: DWG
Categoría: Escala humana
Uso: Alzados, fachadas y secciones arquitectónicas
Aplicación: Representación de grupos de personas en relación con espacios y elementos arquitectónicos
Peso: 3,8 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
En un alzado arquitectónico, evita colocar todas las figuras humanas con la misma posición y separación. Variar ligeramente sus posturas, ubicación y relación entre ellas ayuda a representar escenas más naturales y evita que el grupo se perciba como un elemento repetitivo.
PERSONAS
VISTA EN PLANTA Y ALZADO
DISCAPACITADOS

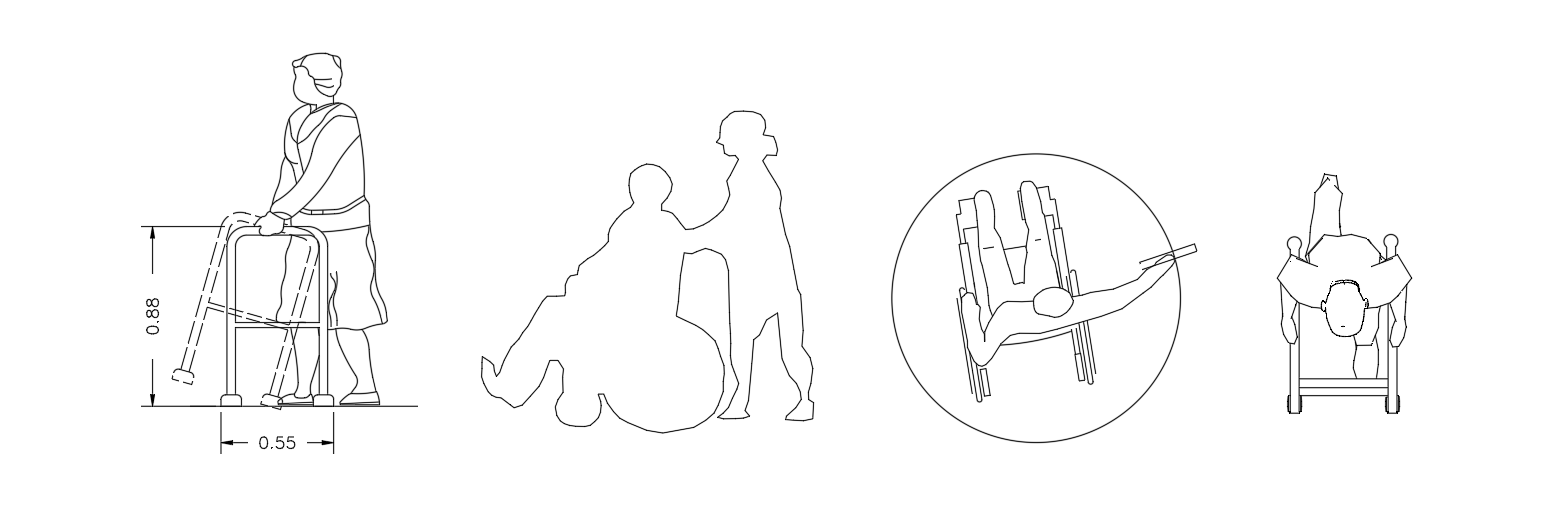

Discapacitados/vista en planta y Alzado
Personas discapacitadas en planta y alzado con diferentes expresiones tecnicas de movimiento, areas, y diferentes elementos de apoyo.
ESPECIFICACIÓN:
Recurso: Escala humana con discapacidad
Representación: Vista en planta y alzado
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos, alzados, fachadas y secciones
Aplicación: Representación de personas usuarias de silla de ruedas en relación con espacios y elementos arquitectónicos
Peso: 1,0 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
En la representación arquitectónica, las figuras de personas usuarias de silla de ruedas permiten comunicar de manera más clara la relación entre el espacio y las condiciones de accesibilidad. No se trata únicamente de agregar una figura al plano, sino de utilizarla como referencia para comprobar que las dimensiones y recorridos sean coherentes con el usuario.
PERSONAS
VISTA EN PLANTA Y ALZADO
NIÑOS Y JOVENES

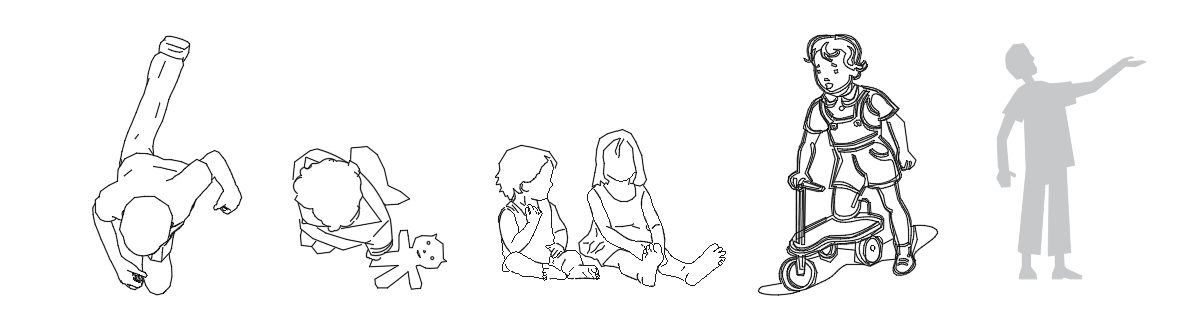

Niños y jovenes/vista en planta y Alzado
Niños y jovenes adolescentes en planta y alzado con acompañantes o individual, realizando algun gesto o actividad como correr y saltar.
ESPECIFICACIÓN:
Recurso: Niños y jóvenes
Representación: Vista en planta y alzado
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos y de distribución
Aplicación: Representación de niños, adolescentes y jóvenes en espacios interiores y exteriores
Peso: 3,3 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
No uses una única escala humana para todo el proyecto. Representar niños, adolescentes y jóvenes permite verificar cómo las dimensiones del espacio, el mobiliario y los elementos arquitectónicos se relacionan con usuarios de diferentes edades.
PERSONAS
VISTA EN PLANTA Y ALZADO
SENTADAS

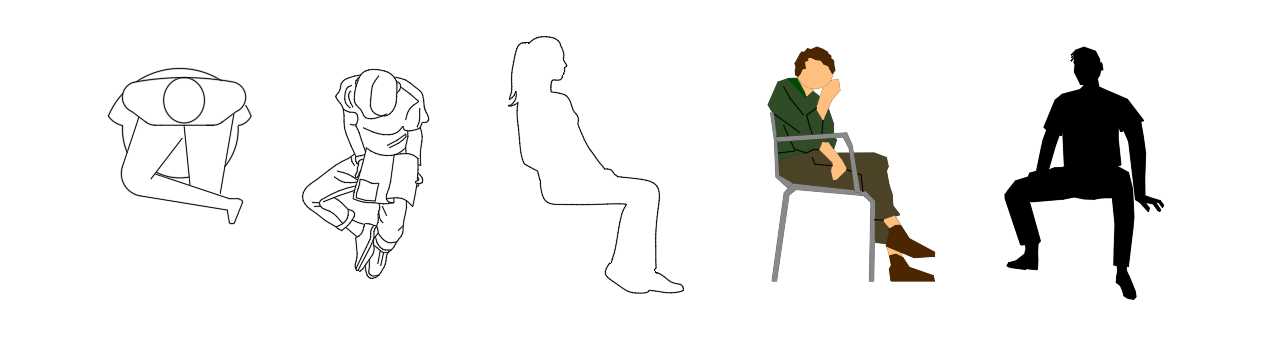

Personas sentadas/vista en planta y Alzado
Personas sentadas en alzado y planta, con mobiliario incluido, flotante, acompañante y diferentes poses y accesorios.
ESPECIFICACIÓN:
Recurso: Personas sentadas en planta y alzado
Representación: Vista en planta y alzado
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos y de distribución
Aplicación: Representación de personas sentadas en espacios interiores y exteriores, para verificar la relación entre el usuario, el mobiliario y las áreas de permanencia.
Peso: 2,9 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
Utiliza personas sentadas para comprobar que el mobiliario y las áreas de permanencia tengan el espacio necesario para el usuario, especialmente al considerar circulaciones, distancias entre muebles y zonas de interacción.
PERSONAS
VISTA EN PLANTA Y ALZADO
DEPORTES Y ACTIVIDADES

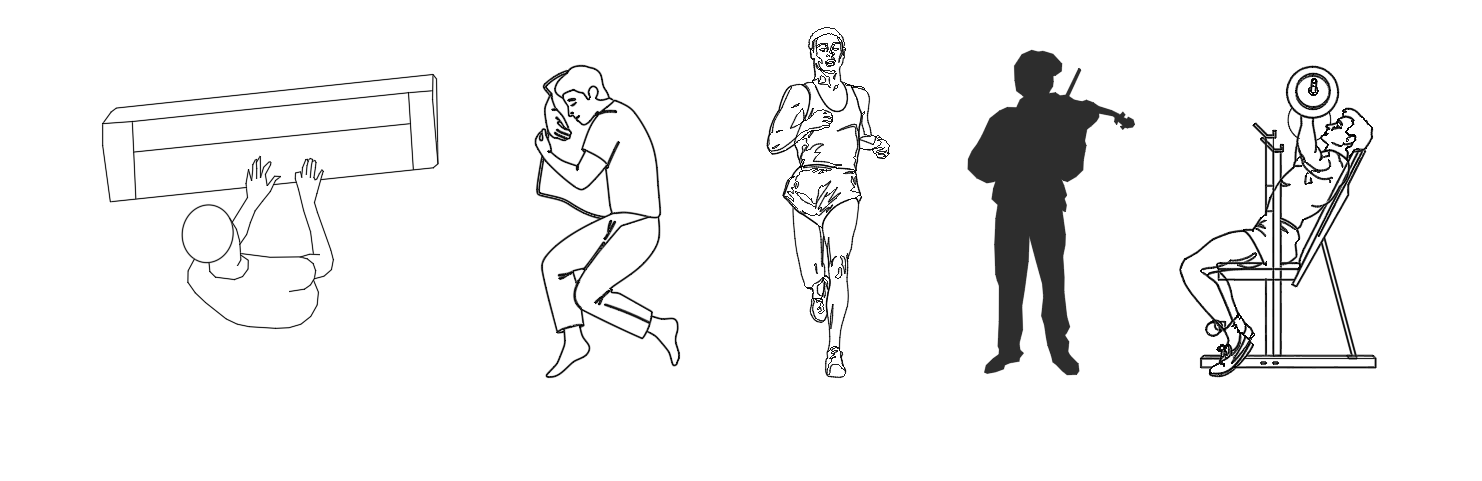

Deportes y actividades/vista en planta y Alzado
Personas en planta y alzado realizando actividades deportivas y cotidianas, dormir, tocar un instrumento, jugando futbol, etc.
ESPECIFICACIÓN:
Recurso: Deportes y actividades
Representación: Vista en planta y alzado
Formato: DWG
Categoría: Escala humana
Uso: Planos arquitectónicos y de distribución
Aplicación: Representación de personas realizando actividades deportivas, recreativas y dinámicas en diferentes espacios arquitectónicos.
Peso: 5,9 MB
¿Como insertar el bloque?
1. Presiona DESCARGA / 2. Ve a las descargas de tu navegador / 3. Abre el archivo .zip / 4. Click al DWG / 5. COMANDO: Copyclip + enter al bloque de tu agrado / 6. Entra a tu DWG / 7. COMANDO: Pasteclip + enter / 8. Colocalo.
Recomendación del Arqui
Representa la actividad que realmente ocurrirá en el espacio para evaluar sus dimensiones y áreas de movimiento. Una figura en acción permite identificar necesidades de circulación y espacio libre que una persona estática puede pasar por alto.
